Basic Wireless LAN

Basic Jaringan Wireless LAN

Basic (dasar)Wireless Local Area Network sebenarnya hampir sama dengan jaringan LAN,
akan tetapi setiap node pada Wireless LAN menggunakan wireless device untuk berhubungan
dengan jaringan. node pada Wireless LAN menggunakan channel frekuensi y ang sama dan
SSID yang menunjukkan identitas dari wireless device.
Tidak seperti jaringan kabel, jaringan wireless memiliki dua mode yang dapat
digunakan : infastruktur dan Ad-Hoc. Konfigurasi infrastruktur adalah komunikasi
antar masing-masing PC melalui sebuah access point pada WLAN atau LAN.
Komunikasi Ad-Hoc adalah komunikasi secara langsung antara masing-masing
komputer dengan menggunakan piranti wireless. Penggunaan kedua mode ini
tergantung dari kebutuhan untuk berbagi data atau kebutuhan yang lain dengan jaringan
berkabel.

A. Mode Ad-Hoc

Ad-Hoc merupakan mode jaringan WLAN yang sangat sederhana, karena pada ad-hoc
ini tidak memerlukan access point untuk host dapat saling berinteraksi. Setiap host
cukup memiliki transmitter dan reciever wireless untuk berkomunikasi secara langsung
satu sama lain seperti tampak pada gambar 1. Kekurangan dari mode ini adalah
komputer tidak bisa berkomunikasi dengan komputer pada jaringan yang menggunakan
kabel. Selain itu, daerah jangkauan pada mode ini terbatas pada jarak antara kedua
komputer tersebut.

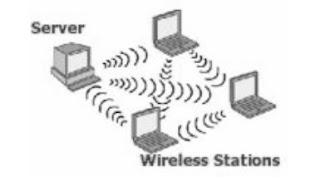

Gambar Mode Jaringan Adhoc

B. Mode Infrastruktur

Jika komputer pada jaringan wireless ingin mengakses jaringan kabel atau
berbagi printer misalnya, maka jaringan wireless tersebut harus menggunakan
mode infrastruktur (gambar 2).
Pada mode infrastruktur access point berfungsi untuk melayani komunikasi
utama pada jaringan wireless. Access point mentransmisikan data pada PC dengan
jangkauan tertentu pada suatu daerah. Penambahan dan pengaturan letak access
point dapat memperluas jangkauan dari WLAN.

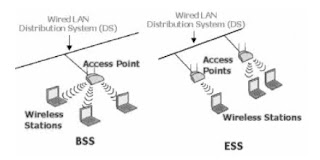

Gambar Mode Jaringan Infrastruktur

a. Komponen-Komponen WLAN
Ada empat komponen utama dalam WLAN, yaitu:

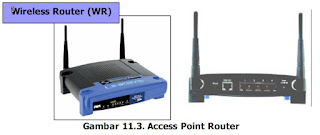

* Access Point, merupakan perangkat yang menjadi sentral koneksi dari pengguna
(user) ke ISP, atau dari kantor cabang ke kantor pusat jika jaringannya adalah milik
sebuah perusahaan. Access-Point berfungsi mengkonversikan sinyal frekuensi radio
(RF) menjadi sinyal digital yang akan disalurkan melalui kabel, atau disalurkan ke
perangkat WLAN yang lain dengan dikonversikan ulang menjadi sinyal frekuensi
radio


* Wireless LAN Interface, merupakan peralatan yang dipasang di Mobile/Desktop PC,
peralatan yang dikembangkan secara massal adalah dalam bentuk PCMCIA
(Personal Computer Memory Card International Association) card, PCI card
maupun melalui port USB (Universal Serial Bus).

* Mobile/Desktop PC, merupakan perangkat akses untuk pengguna, mobile PC pada
umumnya sudah terpasang port PCMCIA sedangkan desktop PC harus ditambahkan
wireless adapter melalui PCI (Peripheral Component Interconnect) card atau USB
(Universal Serial Bus).

* Antena external (optional) digunakan untuk memperkuat daya pancar. Antena ini
dapat dirakit sendiri oleh user. contoh : antena kaleng.

Secara relatif perangkat Access-Point ini mampu menampung beberapa sampai
ratusan pengguna secara bersamaan. Beberapa vendor hanya merekomendasikan
belasan sampai sekitar 40-an pengguna untuk satu Access Point. Meskipun secara
teorinya perangkat ini bisa menampung banyak namun akan terjadi kinerja yang
menurun karena faktor sinyal RF itu sendiri dan kekuatan sistem operasi Access Point.
Komponen logic dari Access Point adalah ESSID (Extended Service Set IDentification) yang merupakan standar dari IEEE 802.11. Pengguna harus mengkoneksikan wireless adapter ke Access Point dengan ESSID tertentu supaya transfer data bisa terjadi. ESSID menjadi autentifikasi standar dalam komunikasi wireless. Dalam segi keamanan beberapa vendor tertentu membuat kunci autentifikasi tertentu untuk proses autentifikasi dari klien ke Access Point. Rawannya segi keamanan ini membuat IEEE mengeluarkan standarisasi Wireless
Encryption Protocol (WEP), sebuah aplikasi yang sudah ada dalam setiap PCMCIA
card. WEP ini berfungsi meng-encrypt data sebelum ditransfer ke sinyal Radio
Frequency (RF), dan men-decrypt kembali data dari sinyal RF.

Langkah-langkah Percobaan

Mode Infrastruktur

Untuk melakukan komunikasi 2 buah komputer atau lebih pada mode Infrastruktur,
semua komputer yang akan dihubungkan dengan jaringan wireless harus memiliki wireless
adapter atau untuk Laptop memiliki fasilitas Wi -Fi dan Access Point. Berikut adalah
langkah-langkah instalasi dan konfigurasinya :

A. Konfigurasi Access Point

Pada sub bab ini akan dijelaskan tentang instalasi perangkat access point.
Langkah – langkahnya adalah sebagai berikut:
1. Letakkan Access Point pada tempat yang optimum, biasanya berada di tengah -
tengah dan line of sight dengan PCs maupun wireless accessories (adapter dan
router).

2. Tempatkan antenna pada posisi dimana antenna mampu mengover wireless
network dengan baik. Normalnya, performansi yang paling baik adalah
antenna diletakkan pada tempat yang lebih tinggi.

3. Hubungkan AC power adapter ke socket power Acces Point.

4. Hubungkan ujung kabel UTP straight ke Access Point dan ujung kabel
lainnya ke switch.

5. Klik Start, Connect To, lalu pilih Show All Connection pada komputer.

6. Klik kanan pada Local Area Connection lalu pilih Status

7. Klik Properties pada Local Area Connection Status, Lalu klik properties pada
Internet Protokol TCP/IP.

8. Setting IP Address komputer anda dengan
IP 192.168.1.2 subnet mask 255.255.255.0 dan default gateway 192.168.1.1

9. Buka net browser (Internet Explorer, Opera, Mozilla) dan pastikan proxy pada
net browser anda kosong.

10. Ketik 192.168.1.1 dalam Address field net browser. 192.168.1.1 merupakan IP
address default dari Access Point Linksys ini.

11. Ketik admin pada username dan pada password ( username dan password
default Access Point Linksys ini adalah admin)


12. Setting tab setup seperti dibawa ini :

Internet Setup

- Internet Connection type : Automatic Configuration – DHCP
- Optional Setting
- Router Name : WRT54G (default)
- Host Name : (kosong)
- Domain Name : (kosong)
- MTU : Auto (default)
Network Setup
- Router IP :
- Local IP Address : 192.168.1.1 (default)
- Subnet Mask : 255.255.255.0

- Network Address Server Setting
- DHCP Server : Enable (Access Point memberikan alamat IP pada masing-masing Host secara
otomatis)
- Starting IP Address : 192.168.1.100 (IP yang akan diberikan dimulai dari 192.168.1.100)
- Maximum Number : 50 (Jumlah host yang akan diberikan alamat IP
of DHCP User oleh akses point dibatasi hanya 50 host)
- Client Lease Time : 0 (default)
- Static DNS 1,2,3 : 0.0.0.0 (default)
- WINS : 0.0.0.0 (default)
- Time Setting
- Time Zone : (GMT+07.00 Thailand, Rusia)
- Klik Save Settings

13. Klik Tab Wireless, lalu konfigurasi seperti berikut :
- Wireless Network Mode : Mixed (default Access Point yang akan support pada standard
802.11b dan 82.11g)
- Wireless Network Name : Lab Wireless (Nama Access Point yang akan (SSID) terdeteksi di
jaringan wireless )
- Wireless Channel : 6-2.437 GHz (default kanal yang digunakan)
- Wireless SSID Broadcast : Enabled (SSID akan dibroadcast ke jaringan wireless)

14. Klik Save Settings


B. Konfigurasi Client

Hubungkan kabel USB pada port USB adapter, lalu hubungkan kabel USB pada
port USB komputer.

1. Windows XP akan secara otomatis mendeteksi adapter. Masukkan CD-ROM
setup pada CD-ROM drive. Kemudian Setup wizzard akan otomatis muncul
(jika tidak, run manual dengan setup.exe dari driver)

2. Klik pada tombol next setelah memilih Install

3. Pada licence agreement klik Next.

4. Setelah tahap instalasi selesai akan tampil window Creating a Profile dan
secara otomatis wireless adapter akan mencari sinyal di sekitar yang aktif.

5. Klik SSID Lab Wireless lalu klik Connect. Maka Usb Wirel ess Adapter akan
terhubung dengan Access Point Lab Wireless.

Apabila ingin menggunakan Wireless Network Connection di Windows, maka kita
harus me-non aktifkan Linksys Network Monitor terlebih dahulu. langkahnya
sebagai berikut yaitu:
1. Klik kanan pada Linksys Network Monitor, lalu klik Use Windows XP
Wireless Configuration 10

2. Klik kanan pada icon Network Wireless Connection pada taskbar, lalu pilih
View Available Wireless Networks.

3. Klik SSID Lab Wireless lalu klik Connect. Maka Usb Wireless Adapter akan
terhubung dengan Access Point Lab Wireless.


Mode Ad-Hoc

Pada mode Ad-Hoc ini, untuk melakukan interaksi dengan komputer lain, semua
komputer yang akan dihubungkan harus memiliki wireless adapter atau untuk Laptop
memiliki fasilitas Wi -Fi . Salah satu komputer pada mode ini dijadikan SSID Broadcaster. 11
Berikut adalah langkah-langkah instalasi dan konfigurasinya pada salah satu komputer yang
ingin dijadikan SSID broadcaster :

1. Aktifkan Wireless adapter masing – masing komputer yang akan dihubungkan dengan
jaringan

2. Klik kanan pada icon Network Wireless Connection pada taskbar , lalu pilih View Available Wireless Networks, maka akan muncul seperti pada gambar 18.

3. Klik Change the order preferred Network

4. Klik Add pada kolom Preferred Network, lalu ketikkan Nama Network yang akan
digunakan pada kolom Network Name. Perhatikan gambar 19. contoh nama SSID
Broadcasternya adalah Ad Hoc.

5. Klik Ok

6. Kembali pada status gambar 18 Klik refresh Network list maka akan muncul koneksi
Ad-Hoc dengan nama SSID Ad Hoc.

7. Kemudian pilihlah opsi Change advance setting maka kemudian muncul gambar 4
bagian kiri. Klik 2 kali pada opsi internet protocol (TCP/IP)

8. Kemudian setting pada masing masing komputer dengan IP address yang berbeda
dengan aturan 192.168.1.xxx dengan xxx adalah sesuai angka yang diharapkan dalam
range 1s/d 254. misal (192.168.1.65)

9. tentukan Subnet mask-nya dengan 255.255.255.0 untuk membentuk jaringan lokal.
Kosongkan gateawaynya

10. klik ok untuk verifikasi.

11. Tes koneksi dengan command PING pada command prompt,bila terhubung maka
komputer komputer tersebut siap berkomunikasi dalam jaringan Ad-Hoc secara Pear to
pear.

Demikian Tutorial atau sekilas pengertian tentang Basic (Dasar) Wireless LAN
